2. SD-WAN

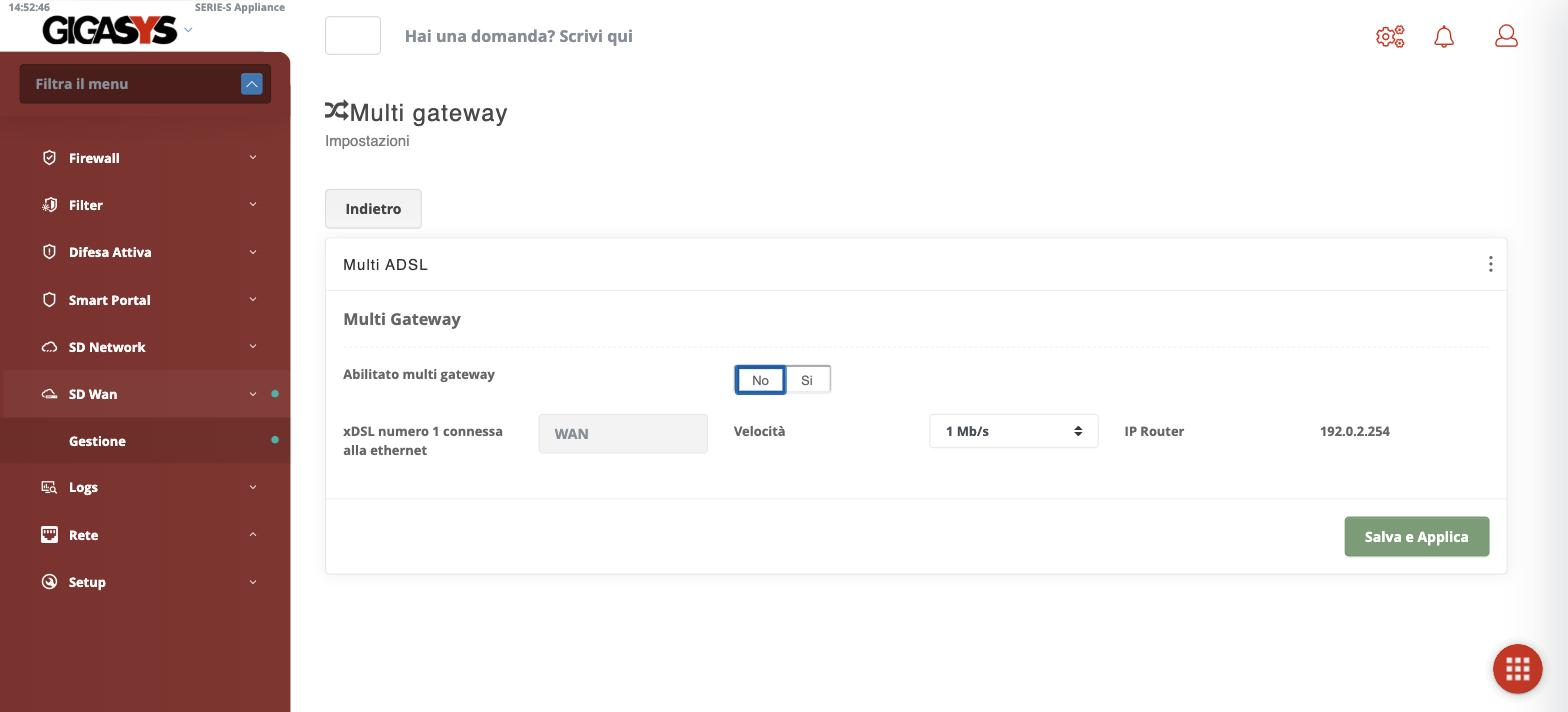

Il percorso è SD Wan → Gestione. La pagina — Multi gateway — governa l'uso di più linee Internet insieme: quando l'apparato ha più di una WAN, qui si decide come impiegarle.

2.1 Multi gateway

L'interruttore Abilitato multi gateway accende la gestione di più linee. Sotto, ogni linea (xDSL) è associata a un'interfaccia — la sua WAN — e si indicano la velocità della linea e l'IP del router a monte verso Internet. Si conferma con Salva e Applica.

La velocità dichiarata serve al bilanciamento: sapendo quanto vale ciascuna linea, l'apparato può ripartire il traffico in proporzione, invece di trattarle come se fossero uguali.

MultiWAN, rotte e failover lavorano insieme

Il multi gateway stabilisce come usare le linee — bilanciare il traffico fra tutte quelle attive. La scelta di quale linea preferire e cosa fare quando una cade si imposta in Rotte e Failover, raggiungibile dalla pagina delle interfacce. Le due cose insieme danno la continuità — il traffico non si ferma se una linea manca — e la capacità — finché funzionano entrambe si sommano.

Dichiarare la velocità giusta conta per il bilanciamento

Se le due linee hanno banda molto diversa, indicarne i valori reali fa sì che l'apparato mandi più traffico su quella più capiente. Lasciare valori sbagliati, o uguali quando non lo sono, porta a saturare la linea più piccola mentre l'altra resta scarica.

2.2 Forzare del traffico su una linea specifica

Il bilanciamento ripartisce il traffico fra le linee, ma a volte una parte del traffico deve andare sempre sulla stessa linea, a prescindere: un gestionale che deve presentarsi all'esterno con l'indirizzo di una linea precisa, una videoconferenza da tenere su quella più stabile, un servizio che l'altro capo riconosce solo da un certo IP pubblico.

Quando il multi gateway è abilitato, nel firewall compare per questo una scheda in più, DSL ROUTING, che raccoglie le eccezioni al bilanciamento — usa la linea specificata invece di bilanciare il traffico quando si verificano le condizioni indicate.

Ogni regola mette in relazione una condizione con la linea su cui mandare il traffico che la soddisfa:

Elemento	Che cosa indica
Sorgente e destinazione	Gli estremi del traffico — indirizzo, rete o oggetto, in positivo o in negativo
Porta e protocollo	Il servizio a cui la regola si applica
MAC, fascia oraria, paese, applicazione	Condizioni aggiuntive facoltative — il dispositivo, l'orario, la provenienza geografica o l'applicazione riconosciuta
Linea xDSL	La linea (da DSL 1 a DSL 9) su cui forzare il traffico che soddisfa la condizione

Il traffico che corrisponde a una regola viene instradato rigidamente sulla linea scelta e non entra nel bilanciamento; tutto il resto continua a essere ripartito fra le linee attive.

Le rotte specifiche hanno la precedenza sul bilanciamento

Il bilanciamento è la regola generale; le rotte di DSL ROUTING sono le eccezioni, e vengono valutate prima. Un pacchetto che soddisfa una regola è già assegnato alla sua linea quando il bilanciamento entrerebbe in gioco, e resta su quella linea per tutta la durata della connessione. Così si tiene fermo ciò che deve stare fermo senza rinunciare a ripartire tutto il resto.
